鶴管的概述：

　　鶴管是石化行業流體裝卸過程中的專用設備，又稱流體裝卸臂。它采用旋轉接頭與鋼性管道及彎頭連接起來，以實現火車、汽車槽車與棧橋儲運管線之間傳輸液體介質的活動設備，以取代老式的軟管連接，具有很高的安全性，靈活性及壽命長等特點。 產品符合GB 50074-2002《石油庫設計規范》標準，是收發油料工藝中一種理想的專用設備，也可廣泛用于化學工業及其他行業收發各類液體原料。

　　鶴管分為汽車裝卸鶴管、火車裝卸鶴管、飛機裝卸鶴管、桶裝鶴管等。從裝卸型式上可分為上方裝卸和下方裝卸?？奢斔徒橘|(zhì)有原油、汽油、柴油、潤滑油等石油產品;也可輸送濃硫酸、液化天然氣、液化石油氣、溶融硫磺、瀝青、二硫化碳等化工產品。

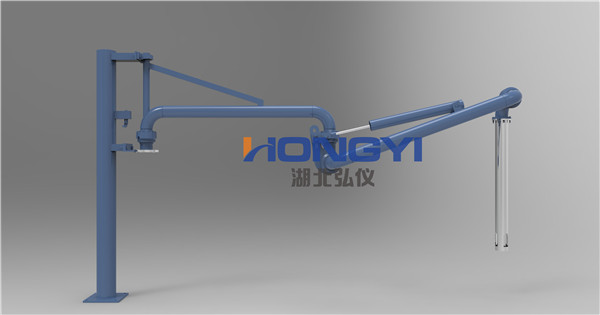

　　鶴管主要由固定、回轉、操作、平衡等機構和油管組成。其中回轉機構(回轉接頭)是用鍛鋼或鋁合金精心制造，內裝復列球軸承，不銹鋼特殊密封圈，它旋轉靈活、密封性能可靠、經久耐用。平衡系統有配重、扭簧、壓簧、拉簧和絲杠以及液壓和氣動平衡等型式，均能以很小的力進行操作。是由轉動靈活、密封性好的旋轉接頭與管道串聯起來，用于槽車與棧橋儲運管線之間,進行液體介質傳輸作業的設備。

       適用介質

　　AL1401/1402適用的介質有：原油、重油、渣油、焦油、瀝青、液堿、硫酸等，根據需要可以選擇不同的材質和附件部件(如伴熱管道、電伴熱、密封帽、靜電接地、液位溢油等)

　　AL1401/1402鶴管的選型要素

　　AL1401/02鶴管選型，1401鶴管與1402鶴管結構基本類似，有區別的地方在于1401入口朝上，1402入口朝下。主要是為了接管方便，管廊過來的管一般入口朝上，方便接口。管溝過來的管，入口朝下，方便接口。(以下為了方便統一描述1402,1401功能與1402一樣，因?yàn)榇蠖喱F(xiàn)場都會采用1402)

　　AL1401/1402鶴管的選型一般有幾大要素：1、上裝槽車和火車2、介質是常溫和常壓下是液體并且不是易燃，易爆，易揮發、有毒的。滿足以上2個條件就可選用1401/02，之后根據客戶提供的參數(詳見參數表)選擇詳細產品參數。基本是1、根據流量選擇口徑，一般DN50裝車量為每小時20--30立方，DN80為每小時50--70立方，DN100為每小時90--110立方(流速取3--4米每秒。2、根據介質化學性能選管道材質，有腐蝕性的一般選用不銹鋼(具體材質根據物性來)3、根據操作壓力選擇管道壁厚和法蘭等級(一般為PN16/PN25)

　　1..石油化工，油庫所用的鶴管有哪些分類?

　　在石油化工行業中，液體產品的品種較多，化工物料特性各異，裝運這些化工物料所采用汽車、火車槽車或槽船，其類型差別比較大，并且槽口尺寸大小各不相同。還有頂部裝卸和底部裝卸的區別等等。所以應根據各種不同的實際情況，合理選用裝卸臂(鶴管)的形式，這對安全生產是很重要的。選用時一般應遵循以下原則。

　　1.在裝卸液化石油氣或液化氣體物料時，必須采用密閉式裝卸鶴管。

　　2.物料在常溫儲存和裝卸條件下，對于飽和蒸汽壓接近或超過0.1MPa(絕壓)時，必須采用密閉式裝卸鶴管。

　　3.在常溫儲存和裝卸條件下，物料是易揮發液體，并具有易燃、易爆和對環境有污染或?qū)θ松碛形：r(shí)，必須采用密閉式裝卸鶴管。

　　4.物料是易揮發性液體，揮發氣體具有一定的回收價值時，必須采用密閉式裝卸鶴管。

　　5.在卸槽車或卸船時，當采用氣相增壓卸料或真空抽料時，必須采用密閉式裝卸鶴管。

　　6.對有腐蝕性的物料，為防止物料噴濺或確保人身安全，應采用密閉式裝卸鶴管。

　　7.對低揮發和無危害的一般液體物料的裝卸，可采用敞開式裝卸鶴管。

　　8.低揮發性液體物料裝車時，可采用插入式短垂管形式，如 90°平出口或45°斜出口。

　　2.鶴管的工作原理是什么?

　　答：牽引鶴管時，應用力均勻，避免撞擊;作業完畢后，須將鶴管推至發油臺一側，并將鶴管升降臂60度位置，使平衡器處于放松狀態;用戶應建立健全鶴管維修保養制度，經常檢查鶴管的工作情況，做好鶴管維護保養工作;定期在每個銷軸轉動部分及彈簧平衡器涂潤滑機油;如使用鶴管教長時間后發現有介質泄漏，需將泄漏回轉器拆開清洗保養并更換密封件當然，除此之外我們還需要知道的就是，卸載鶴管所用平臺一般應滿足以下三個條件：一、空間及高度應方便操作及人員上下罐車;二、高度應滿足卸車作業要求;三、鶴管回收時應完全收到平臺平面范圍內，且平臺不能超出鐵路限界.

　　3.石油系統中，上裝車鶴管和下裝車鶴管如何確定

　　答：裝車鶴管和下裝車鶴管主要是通過管線插入方式不同以及泵的作業方向來確定，跟位置高低、管線粗細無關。

　　鶴管的使用與保養：

　　1、牽引鶴管時，應用力均勻，避免撞擊。

　　2、作業完畢后，須將鶴管推至發油臺一側，并將鶴管升降臂60°位置，使平衡器處于放松狀態。

　　3、用戶應建立健全維修保養制度，經常檢查鶴管的工作情況，做好維護保養工作。

　　4、定期在每個銷軸轉動部分及彈簧平衡器涂潤滑機油。

　　5、如使用教長時間后發現有介質泄漏，需將泄漏回轉器拆開清洗保養并更換密封件。
